Je viens de commander une HyEndFed Antenna chez www.hyendcompany.nl. Elle sera installée en L inversé avec 24 radians dans le sol.
De suite, je vous donne ses caractéristiques : c’est une antenne multibande (du 80 m au 10 m) d’une longueur de 39,6 mètres. La puissance admissible est de 1600 watts PEP, SSB. Cette antenne possède une « capacité de compensation » pour avoir une bande passante de 150 à 200 kHz sur le 80 m. Le boîtier qui contient le balun et en polycarbonate IP67, résistant aux UV à 100 %.
Le connecteur est un SO239 en téflon, mais il y a possibilité d’avoir un connecteur type-N. Tous les matériaux de fixation sont en acier inoxydable. La pince à mât est en acier galvanisé avec écrous et bagues en acier inoxydable.
Il y a possibilité d’y ajouter la bande 75 mètres moyennant un supplément de 10 €.
En ce qui concerne le ROS plus loin je vous en dirai un peu plus, mais sachez qu’il est bon partout sauf peut-être sur le 12 m et 30 m.
Je l’ai acheté chez HyEndFed c’est une société hollandaise qui fabrique des antennes 1/2 onde alimentée à une extrémité. Depuis quelque temps, elle commercialise une douzaine d’antennes multibandes et des accessoires. Celles-ci sont souvent bien commentées sur les forums. Le prix pour l’ensemble que j’ai acquis est d’environ 214 € + TVA.
Le constructeur préconise plusieurs façons de la placer.

hy-end-fed-25

Voici les premières photos lors de la réception :

hy-end-fed-1

hy-end-fed-2

hy-end-fed-3

Son installation est assez simple. L’antenne chez moi est installée comme un L inversé. La partie verticale du fil est d’environ 14 m de long et le reste à l’horizontale est d’environ 26 mètres

Vous aimeriez peut-être aussi  Construire un dipôle pour le 30M

hy-end-fed-5

Le petit mât est un mât bakélite de l’armée de 1,15m. (isolé à partir du sol). J’ai 24 fils enterrés à 2-3 cm dans le sol de différentes longueurs.

hy-end-fed-4

Quelques photos de la réinstallation de la Hy End fed après réfection de la pelouse en septembre 2021.

La partie verticale fait désormais 14 m et la partie horizontale à 14 m de hauteur fait 26 mètres.

Il y a 20 radians posés sur le sol d’une longueur de 20 m. Les 4 radians ont une longueur de 10 m à cause de la clôture de la propriété.

L’ROS oscille entre 1,4 :1 et 1.8 :1 sur toutes les bandes. Puissance admissible 1600 watts max

hy-end-fed-4

hy-end-fed-4

hy-end-fed-4

Mesures

Un petit rappel : On définit le rapport d’ondes stationnaires ou ROS comme le rapport entre l’amplitude maximale de l’onde stationnaire et l’amplitude minimale de cette onde
stationnaire. Plus le ROS est faible (plus il se rapproche de 1), meilleure est l’adaptation.
Un rapport d’ondes stationnaires (ROS) : inférieur à 1,2 est considéré comme très bon ; inférieur à 1,5 est considéré comme bon égal ou supérieur à 2 est considéré comme mauvais et requiert un coupleur d’antenne et égal ou supérieur à 3 est considéré comme TRÈS mauvais.

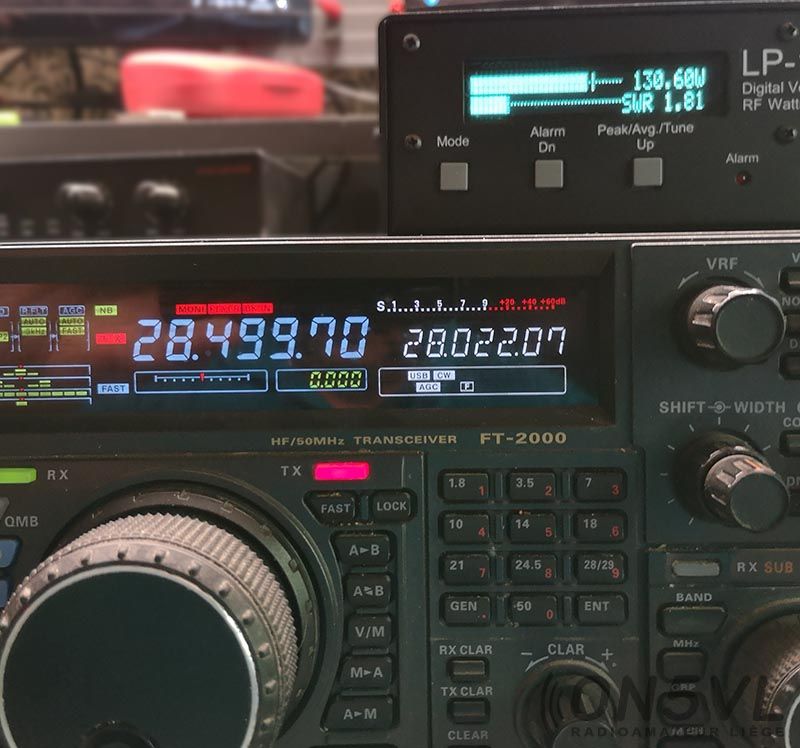

Voici une série de photos avec chaque fois le ROS de début et de fin de bande.
Pour que les mesures soient les plus correctes possibles, elles sont faites directement à l’émetteur (FT200D) sans coupleur. Je n’ai rien coupé ni ajusté quand j’ai installé l’antenne.

Voici d’abord les résultats dans un tableau

hy-end-fed-24

En voilà la preuve, cliquez pour agrandir les photos pour voir plus de détails





Conclusion (un peu rapide, mais…)

Je peux recommander cette antenne à qui que ce soit sans réserve. Le premier soir sur 40 m en FT8 j’ai contacté une station des Philippines DU1IST et 2 JA avec cette antenne à 14 mètres du sol.
